SG系列 帶導桿型氣缸

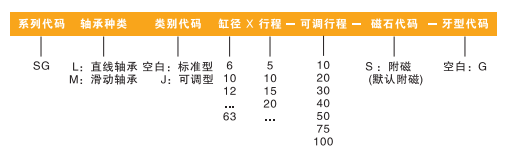

訂貨舉例:SG系列氣缸，軸承種類為直線軸承，缸徑16，行程30，其ERP編碼為:SGL16X30-S
備注:缸徑6和o10的氣缸無可調型以及無直線軸承型可選
| 內徑(mm) | 標準行程(mm) | 最大行程(mm) |
| 6 | 5 10 15 20 | 20 |
| 10 | 5 10 15 20 25 30 | 30 |
| 12 | 10 20 25 30 40 50 60 70 75 80 90 100 125 150 | 150 |
| 16 | 10 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200 | 200 |
| 20/25 | 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 | 250 |
| 32~63 | 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 | 250 |
注:中間非標行程制作，是采用加墊板于標準行程氣缸內;φ12～φ32缸徑對應每1mm行程φ40 ~φ63缸徑對應每5mm行程;例如訂購SGL20*47非標行程缸，則是由SGL20*50標準行程缸內加3mm墊片改制而成，其外形尺寸、安裝尺寸與SGL20*50相同。
