EAW系列 過濾調壓閥
| 型號 | EAW2000-01 | EAW2000-02 | EAW3000-02 | EAW3000-03 | EAw3000-04 | EAw4000-03 | EAW4000-04 | EAW4000-06 |
| 工作介質 | 空氣(經40u m以上濾網過濾) | |||||||
| 保證耐壓力(MPa) | 1.5 | |||||||
| 使用壓力范圍(MPa) | 0.15-1.0 | |||||||
| 調壓壓力范圍(MPa) | 0.05~0.9 | |||||||
| 工作溫度(℃) | -5-60（不結冰） | |||||||
| 過濾精度 | 40u m/5um可選 | |||||||
| 建議用油 | 透平1號油ISO VG32 | |||||||
| 容器材料 | PC(聚碳酸酯) | |||||||
| 水杯容量(CC) | 11 | 40 | 75 | |||||
| 重量(g） | 197 | 477 | 853 | |||||
訂貨舉例:EA3000系列過濾調壓閥，接管口徑1/2"，差壓排水型，附表，方形壓力表，附支架，刻度單位為MPa，過濾精度為5um，G牙，其ERP編為:EAW3000-04CF15M
注:1）2000系列只有手動排水型,方形壓力表;
2）圓形壓力表接口螺紋為M6，不可配客戶壓力表;
3）方表為單刻度,圓表為雙刻度。
?
| 序號 | 名稱 | 材料 |
| 1 | 調壓手柄 | 塑料 |
| 2 | 調壓閥蓋 | 塑料 |
| 3 | 標記環 | 塑料 |
| 4 | 膜片 | SUS304+NBR |
| 5 | 墊片 | 6061 |
| 6 | 閥體 | 鋁合金 |
| 7 | O型圈 | NBR |
| 8 | 水杯 | 塑料 |
| 9 | 保護罩 | 塑料 |
| 10 | 調壓螺桿/螺母組件 | 快削鋼 |
| 11 | 彈簧 | SWC |
| 12 | 八角拼帽 | 鋁合金 |
| 13 | 彈簧 | SUS304 |
| 14 | 分水旋葉 | 塑料 |
| 15 | 濾芯 | 塑料 |
| 16 | 擋水板 | 塑料 |

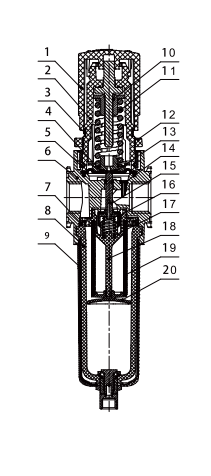

| 序號 | 名稱 | 材料 |
| 1 | 調壓手柄 | 塑料 |
| 2 | 調壓閥蓋 | 塑料 |
| 3 | 標記環 | 塑料 |
| 4 | 調壓彈簧座 | 塑料 |
| 5 | 閥蓋蓋板 | 塑料 |
| 6 | 閥體 | 鋁合金 |
| 7 | O型圈 | NBR |
| 8 | 水杯 | 塑料 |
| 9 | 保護罩 | 塑料 |
| 10 | 調壓螺桿/螺母組件 | 快削鋼 |
| 11 | 彈簧 | SWC |
| 12 | 八角拼帽 | 鋁合金 |
| 13 | 膜片 | NBR |
| 14 | 反饋管 | 塑料 |
| 15 | 閥桿 | 黃銅 |
| 16 | 閥芯 | 6061+NBR |
| 17 | 彈簧 | SUS304 |
| 18 | 分水旋葉 | 塑料 |
| 19 | 濾芯 | 塑料 |
| 20 | 擋水板 | 塑料 |

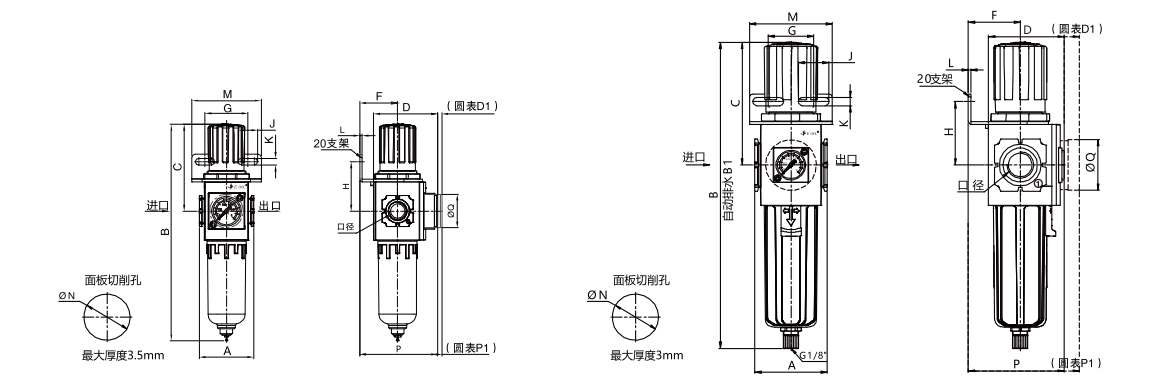

| 型號 | 接管口徑 | A | B | B1 | C | D | D1 | F | G | H | J | K | L | M | N | P | P1 | Q |
| EAW2000 | 1/8",1/4" | 43 | 171.2 | - | 68.6 | 50.6 | 54 | 30 | 34 | 39 | 15.5 | 5.5 | 2 | 55 | 31.5 | 61.6 | 65 | 26.5 |
| EAW3000 | 1/4",3/8",1/2" | 57 | 239.6 | 236.6 | 96.6 | 61.6 | 73.3 | 41 | 36 | 50 | 24 | 6.5 | 2 | 65 | 36.5 | 75.8 | 87.5 | 40 |
| EAW4000 | 3/8",1/2",3/4" | 80 | 270.2 | 264.5 | 105.4 | 81.8 | 93.5 | 50 | 38 | 53 | 28 | 8.5 | 2.5 | 72 | 52.5 | 95 | 106.7 | 40 |
